في العديد من العمليات الصناعية مثل الطلاءات والراتنجات وإنتاج معجون البطاريات والمواد الكيميائية الدقيقة، فإن التحكم في درجة الحرارة أثناء الطحن والخلط ليس مجرد وظيفة داعمة - بل يؤثر بشكل مباشر على جودة المنتج واستقرار العملية.
عند معالجة المواد في خزانات خلط المطاحن، تتولد حرارة باستمرار نتيجة للتقليب عالي السرعة والاحتكاك. وإذا لم يتم التحكم في هذه الحرارة بشكل صحيح، فقد يؤدي ذلك إلى عدم استقرار اللزوجة، أو تكتل الجزيئات، أو حتى تدهور المادة.
هذا هو المكان وحدات التحكم في درجة الحرارة أصبحت وحدات التحكم في درجة الحرارة (TCUs)، والمعروفة أيضًا باسم وحدات التبريد والتدفئة أو أنظمة التبريد والتدفئة المتكاملة، ضرورية.
1. لماذا يُعد التحكم في درجة الحرارة مهمًا في خزانات خلط المطاحن؟
أثناء الطحن والتشتيت، تتحول الطاقة المدخلة إلى حرارة. بالنسبة للعديد من المواد الحساسة، حتى أدنى تذبذب في درجة الحرارة يمكن أن يغير النتيجة النهائية.
تشمل المشكلات الشائعة الناتجة عن سوء التحكم في درجة الحرارة ما يلي:
ولتجنب هذه المشاكل، يقوم المصنعون بدمج أنظمة التحكم في درجة الحرارة الخارجية المتصلة بغلاف خزان الخلط أو الملف.
2. كيف تعمل وحدة التحكم في درجة الحرارة
يعمل النظام في حلقة مغلقة باستخدام وسيط لنقل الحرارة (الماء أو الزيت أو الجليكول).
له ثلاث وظائف أساسية:
(1) التسخين:
تعمل السخانات الكهربائية أو المضخات الحرارية على زيادة درجة حرارة السائل ونقل الحرارة إلى الخزان عند الحاجة.
(2) التبريد:
تعمل دائرة التبريد على خفض درجة حرارة السائل لامتصاص الحرارة الزائدة الناتجة عن عملية الخلط.
(3) التداول:
تقوم مضخة بتحريك السائل باستمرار بين وحدة التحكم في درجة الحرارة وغلاف الخزان، مما يضمن تبادلًا حراريًا مستقرًا.
بدلاً من التبديل اليدوي، يستجيب النظام تلقائيًا لتغيرات درجة الحرارة في الوقت الفعلي.
3. نظام التحكم والاستقرار
عادةً ما يتم التحكم في الأنظمة الحديثة بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) مع تنظيم PID.
يقوم مستشعر درجة الحرارة المثبت في الخزان بإرسال بيانات مستمرة إلى وحدة التحكم. وبناءً على الانحراف عن القيمة المحددة، يقوم النظام بضبط قدرة التسخين أو التبريد تلقائيًا.
في معظم التطبيقات الصناعية، يمكن أن تصل استقرارية درجة الحرارة إلى حوالي ±0.5 درجة مئوية، وذلك اعتمادًا على تصميم النظام وظروف التحميل.
4. التطبيقات النموذجية في عمليات الطحن
(1) التبريد أثناء الطحن
هذا هو الشرط الأكثر شيوعًا. ويُستخدم في:
الهدف هو منع ارتفاع درجة الحرارة الناتج عن الطاقة الميكانيكية.
(2) التسخين أثناء المعالجة
بعض المواد تحتاج إلى تسخين مضبوط من أجل:
(3) التحكم في درجة الحرارة متعدد المراحل
تتطلب بعض العمليات التسخين والتبريد بالتتابع، على سبيل المثال:
5. مزايا أنظمة التبريد والتدفئة المتكاملة
بالمقارنة مع معدات التدفئة والتبريد المنفصلة، توفر الأنظمة المتكاملة العديد من المزايا:
تصميم صغير الحجمنظام واحد يحل محل نظامين
استجابة أسرعالتبادل الحراري المباشر للغلاف
استقرار أفضل: التبديل التلقائي بين الأوضاع
تقليل هدر الطاقةالتوازن الحراري الأمثل
عملية نظيفةنظام الحلقة المغلقة يمنع التلوث
يُعد هذا الأمر بالغ الأهمية في الصناعات التي تتطلب معايير جودة صارمة مثل صناعة الأدوية والمواد الإلكترونية.
6. نقاط الاختيار
عند اختيار نظام لخزانات خلط المطاحن، يركز المهندسون عادةً على ما يلي:
يُعدّ اختيار الحجم المناسب أمرًا بالغ الأهمية - فالنظام ذو الحجم الصغير سيؤدي إلى عدم استقرار درجة الحرارة، بينما يؤدي النظام ذو الحجم الكبير إلى زيادة التكلفة واستهلاك الطاقة.

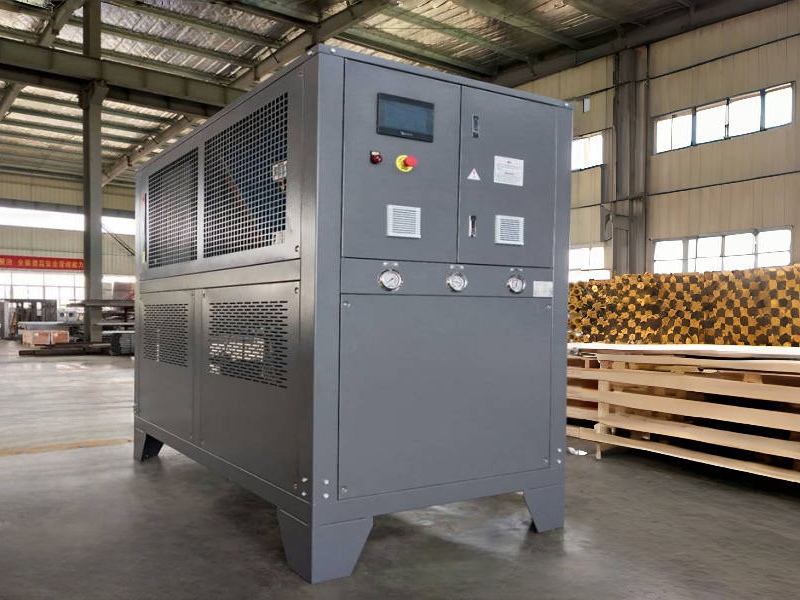

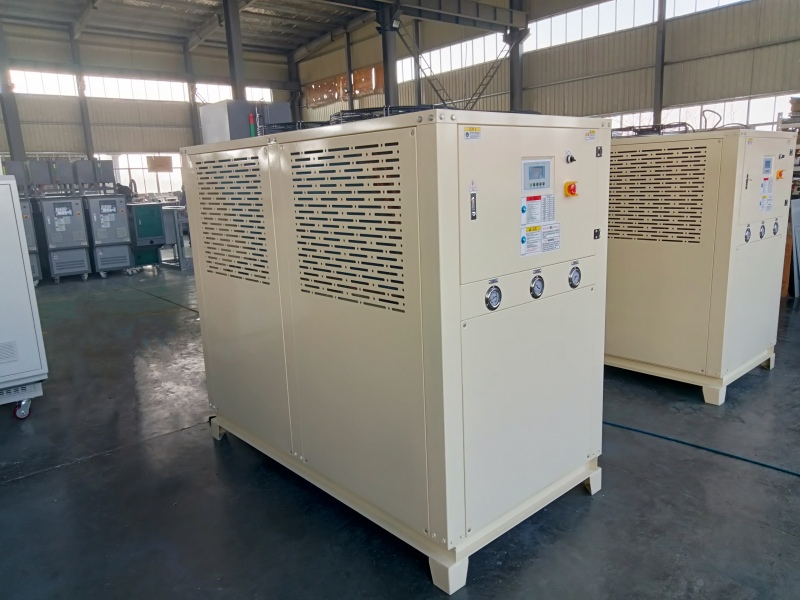

7. دراسة حالة مشروع هينغدي: وحدات متكاملة للتدفئة والتبريد
مشروع حقيقي من شركة نانجينغ هينغدي للمعدات الكهربائية المحدودة يوضح هذا المثال كيفية تطبيق هذا النظام عمليًا. في الحالة المعنونة "ثلاث وحدات تكييف متكاملة للتدفئة والتبريد جاهزة للشحنتم تسليم ثلاث مجموعات من وحدات التحكم المتكاملة في درجة الحرارة لتطبيق خلط الطحن. تطلبت عملية العميل ما يلي:
الحل مقدم من هينغدي
قامت شركة هينغدي بتوريد أنظمة تبريد وتدفئة متكاملة مصممة خصيصًا مع:
بعد التشغيل، ساعد النظام في تحقيق ما يلي:
8. أفكار ختامية
في تطبيقات الخلط باستخدام المطاحن، غالباً ما يكون التحكم في درجة الحرارة هو الفرق بين عملية مستقرة وعملية غير مستقرة.
توفر وحدات التبريد والتسخين طريقة عملية لإدارة كل من توليد الحرارة ومتطلبات العملية في نظام واحد. فهي ليست مجرد معدات مساعدة، بل جزء مهم من التحكم في العملية.
مع تزايد الطلب على الدقة في المواد مثل معجون البطاريات والطلاءات والمواد الكيميائية المتقدمة، أصبحت أنظمة التحكم المتكاملة في درجة الحرارة تكوينًا قياسيًا بدلاً من كونها ترقية اختيارية.
